MHVS-10V plus系列視覺維氏硬度計
MHVS-10v視覺維氏硬度計產品簡介：
高精密步控電加載技術：
? 主試驗力加載速度極快，效率提高
? 視頻實時測量、效果更佳、更準、更穩定
? “奧龍芯”獨有力值曲線圖? 高精度傳感器配合“奧龍芯”控制系統
? 加卸載速度更迅速、精準
? 采用獨特的嵌入式視覺技術
? 測量操作簡單，極大的減少人為誤差
? 可實現遠程控制，操作簡單
? 極快的加載速度：試驗力加載時間2-10秒
? 全過程智能控制。分段施力、平滑變速、高精度高速步控等
MHVS-10V視覺維氏硬度計視覺系統特點：
? 客觀性：視覺系統具有客觀性，分析結果不受主觀影響
? 灰度分辨率高：人眼一般64灰階，機器視覺可以高達256灰階

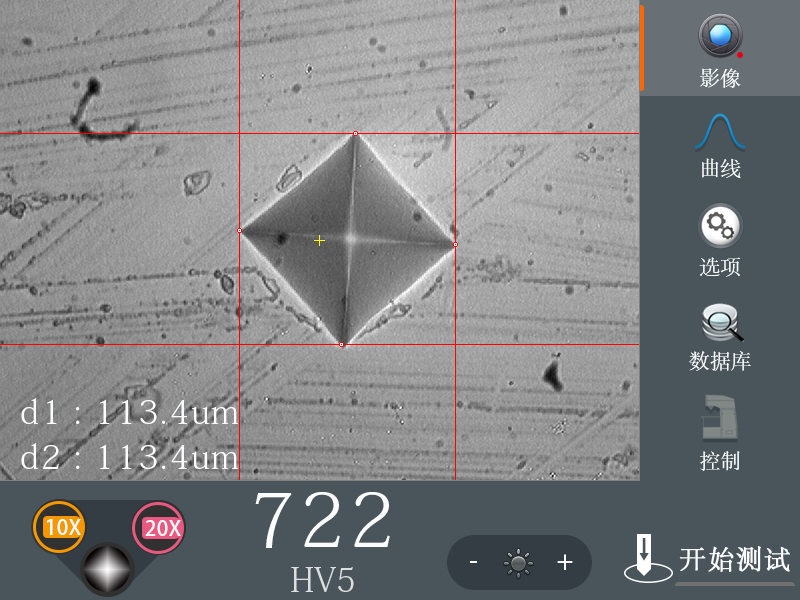

? 嵌入式影像技術取代傳統測量目鏡，使用攝像頭+顯示屏模式，壓痕圖像，顯示屏直接顯示
? 視覺芯片類型：工業級專用高清攝像頭
? 對比度、亮度、白平衡等調節一應俱全
? 視覺分析模式簡化人工操作過程，減少人員操作疲勞，測量數據更直觀、便捷
? 優化每個環節，相較于傳統硬度計整體性能極大提升，時間節約50%
MHVS-10V視覺維氏硬度計視覺系統相對目鏡測量的優勢：
直接在需要進行測量的表面進行測量，不存在視覺誤差。傳統結構的硬度計采用目鏡測量，刻度線與壓痕不是在一個平面上，不同的視角下，刻度位置與壓痕位置會產生視覺差，導致不同的視角和不同的人員測量結果有差異
測量精度高：不存在機械目鏡的回差問題。機械目鏡螺旋測微結構刻度分辨率為10μm左右，而且存在機械回差，需要嚴格定義測量手法。視覺系統的圖像傳感器像素間隔為7.5μm，精度相對高，測量一致性好
可提供多種測量方式的二維同時測量，簡化測量過程，提升測量速度
具備矩形切線測量法
無視覺疲勞，降低測量勞動強度。奧龍視覺系統采用65K真彩TFT液晶屏，觀察舒服不疲勞，而且可以多人同時測量
MHVS-10V視覺維氏硬度計技術參數：
|
型號 |
MHVS-5V |
MHVS-10V |
MHVS-30V |
MHVS-50V |
|
試驗力 |
0.2、0.3、0.5、1、2、2.5、3、5 |
0.3、0.5、1、2、2.5、3、5、10 |
0.5、1、2、3、5、10、20、30 |
1、2、3、5、10、20、30、50 |
|
加載方式 |
自動加載、卸載 |
|||
|
試驗力切換 |
自動 |
|||
|
語言選擇 |
中英文 |
|||
|
保荷時間 |
5-60s |
|||
|
壓頭物鏡切換 |
自動 |
|||
|
可測試參數 |
HV\HK |
|||
|
物鏡 |
10倍、20倍 |
|||
|
最大測量長度 |
400μm |
|||
|
最小分辨率 |
0.1μm |
|||
|
樣品最大高度 |
105mm |
|||
|
壓頭中心到機身距離 |
135mm |
|||
|
硬度轉換 |
HV、HK、HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRK、HR15N、HR30N、HR45N、 HR15T、HR30T、HR45T、HBW |
|||
|
觸摸屏操作面板 |
影像、力值曲線、選項、數據庫、控制、加載開始、燈光調節、物鏡切換 |
|||
|
數值顯示 |
D1、D2值、HV、HK指示、硬度值、轉換值、保載時間、測試次數 |
|||
|
光源 |
5V/3W 白光LED |
|||
|
通訊接口 |
RS 232 |
|||
|
執行標準 |
JJG151,GB/T 4340， ISO/DIN6507，ASTM E-384 |
|||
|
照相裝置 |
內置高清攝像頭 |
|||
|
電源 |
AC90-240,50-60Hz |
|||
|
外形尺寸 |
473*190*637mm |
|||
|
機器凈重 |
約70kg |
|||
MHVS-10V視覺維氏硬度計樣品要求：
雖然維氏硬度既可以測量較軟的材料，又可以測量較硬的材料，但它對試樣同樣有著自己的要求。只有選擇合適的試樣，才能避免由此帶來的誤差，得到準確的維氏硬度值。
MHVS-10V視覺維氏硬度計試樣外表要求
維氏硬度試樣表面應光滑平整，不能有氧化皮及雜物，不能有油污。一般的，維氏硬度試樣表面粗糙度參數Ra不大于0.40μm，小負荷維氏硬度試樣不大于0.20μm，顯微維氏硬度試樣不大于0.10μm。（μm是表面粗糙度參數Ra的單位。）
MHVS-10V視覺維氏硬度計試樣制備的要求
維氏硬度試樣制備過程中，應盡量減少過熱或者冷作硬化等因素對表面硬度的影響。
此外，對于小截面或者外形不規則的試樣，如球形、錐形，需要對試樣進行鑲嵌或者使用專用平臺。
MHVS-10V視覺維氏硬度計主機標準配置：
|
名稱 |
數量 |
名稱 |
數量 |
|
十字試臺 |
1只 |
薄片夾持臺 |
1只 |
|
平口夾持臺 |
1只 |
細絲夾持臺 |
1只 |
|
螺絲刀 |
2把 |
水平調節螺釘 |
4只 |
|
10x測微目鏡 |
1只 |
顯微硬度塊 |
2塊 |
|
水平儀 |
1只 |
備用保險絲 |
2只 |
|
產品使用說明書 |
1份 |
產品合格證 |
1份 |
79800
